长沙天心区4S店监控安装案例

天心区汽车4S店安防监控与无线网络一体化解决方案

方案简介






汽车4S店集汽车销售、零配件、售后服务和信息服务为一体,是较为高档的消费场所。4S店中有汽车、配件等贵重物资,而且功能区较多,安保人员无法面面俱到,使用监控网络提升安全防范和管理尤为重要;而方便、快捷的无线网络不仅能提升企业品牌形象、让消费者体验更好,还能精确投放广告、引导消费者关注企业公众号等,提升宣传效果。


本方案为有线网络、无线Wi-Fi以及安防监控一体的综合网络解决方案,请结合实际情况选择需要的设备(例如4S店中已有路由器、交换机、AP等设备,只需选择与监控相关的IPC、NVR设备即可)。



需求分析


汽车4S店在建设网络时,会从稳定性、美观性及管理成本几个方面考虑,有如下需求:


1、能提供高带宽网络接入,全方位无线覆盖,支持无线漫游;


2、网络稳定可靠,管理网络与访客网络隔离;


3、监控系统支持预览、存储、回放、进行报警设置等功能,支持远程监控;


3、摄像机具有夜视功能,能够根据光线变化自动切换,夜视效果好;


4、通过标准PoE方式进行网线供电,节省布线成本,满足消防需求;


5、无线AP和摄像机均支持统一管理,安装简单,易维护。



网络拓扑


长沙天心区汽车4S店一般设有汽车展厅、维修车间、服务台、配件销售区、休息区、办公室等区域,可根据需要在不同区域分别安装吸顶式AP,实现无线全覆盖;同时在各功能区、过道及出入口安装摄像机,实时监控人员及车辆出入情况。




如上图,拓扑中使用PoE交换机通过网线为PoE AP、PoE IPC供电,可以避免额外布线。如果网络中已有路由器和普通交换机,可以选择直流供电的AP和IPC。



安装部署


在展厅、休息区、办公室等区域,根据环境需要安装适量的吸顶式AP:




下面对监控点位安装进行指导:

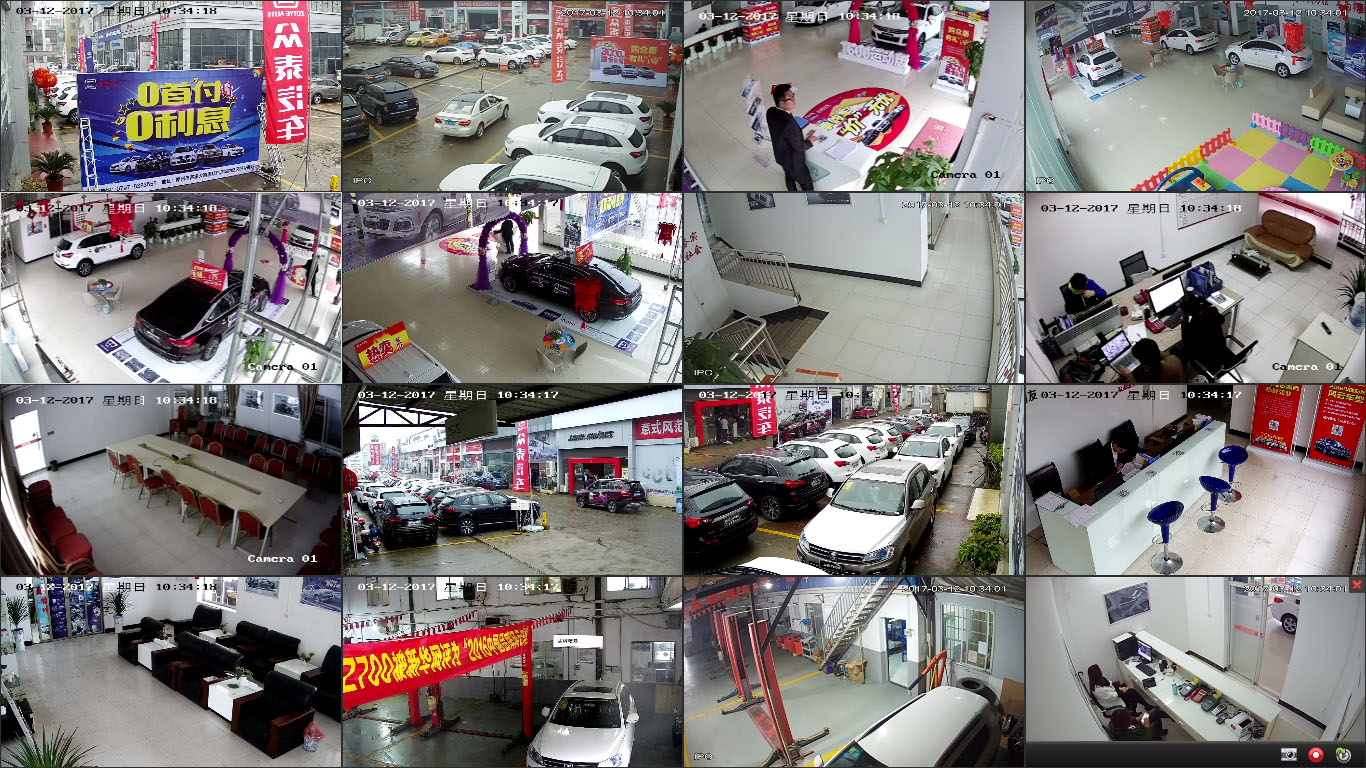

展厅监控


展厅是汽车展示与销售的区域,一般面积较大,在各个角落安装TP-LINK高清摄像机,可以实时监控车辆情况。




维修区监控


长沙天心区汽车4S店一般都有完善的售后服务,在维修区安装TP-LINK红外摄像机,可以实时监控维修细节,消费者也能在舒适的休息区通过显示屏观看汽车的维修和保养过程。




休息区监控


长沙天心区汽车4S店一般设有消费者休息的座位区,安装TP-LINK高清摄像机,可以实时监控休息区动态,避免因随身物品丢失引起的纠纷。




出入口监控


在出入口安装TP-LINK高清摄像机,可以实时监控人员及车辆出入情况。




此外,在咨询服务台、零配件陈列区、库存区等区域也可以根据需要安装摄像机,实现全方位无死角监控。


提示:以上点位是根据典型的汽车4S店进行合理推荐,可以根据实际环境增删相应点位。



方案特点


通过以上方案设计,可以实现无线网络和监控网络的基本需求,有以下显著特点:


针对性强


方案中的设备选配充分考虑到汽车4S店的实际需求及成本,例如,通过PoE供电可以在一条网线上同时传输数据和供电,满足4S店对美观布线的要求;考虑到4S店内无线AP数量不多,推荐使用的路由器可直接管理AP,无需额外购买无线控制器。


功能丰富


无线网络方面,可设置多个SSID和访客网络,轻松实现Wi-Fi隔离。监控方面,可以设置录像计划、视频遮挡、移动侦测以及回放、导出录像,红外日夜模式自动切换可以保证全天候监控。


管理方便


无线路由器和监控设备均有独立的WEB配置界面,设置向导指导,配置简单。监控录像机的图形化界面非常容易管理,自动发现、一键配置以及故障定位等,均为管理控制和使用提供便捷。



产品推荐


长沙天心区汽车4S店的网络一体化解决方案包括路由器、交换机、AP、硬盘录像机、摄像机等设备,由于规模、需求的不同,不同店面网络方案中需要的设备也可能不同,TP-LINK提供了多样化的网络设备以满足差异化需求。


下面可以参考设备选择指导:


如何选择合适的PoE交换机?


如何选择合适的交换机?


如何选择合适的路由器?


如何选择合适的AP?


如何选择合适的摄像机(IPC)?


如何选择合适的硬盘录像机(NVR)?



以下是结合典型汽车4S店环境需求进行的产品推荐,请根据需要进行选择:


产品类型


型号


产品特点


路由器


TL-WVR900L


双频无线,可设置多个SSID、访客网络,支持多WAN口接入,支持微信连Wi-Fi、上网行为管理,支持VPN,可管理10个AP


TL-R478G+


全千兆企业路由器,支持多WAN口接入,支持微信连Wi-Fi、上网行为管理,支持VPN


PoE交换机


TL-SL1226P


千兆上联,24个百兆PoE接口,支持标准PoE供电


TL-SL1218MP


千兆上联,16个百兆PoE接口,支持标准PoE供电


无线控制器(可选)


TL-AC100


统一管理吸顶式AP,最多可管理100个AP


吸顶式AP


TL-AP900C-PoE


双频无线吸顶式AP,最高速率可达900Mbps,胖瘦一体,标准PoE供电


TL-AP451C


450M无线吸顶式AP,胖瘦一体,DC/非标准PoE供电


NVR(硬盘录像机)


TL-NVR5232


可同时管理32路摄像机,最高支持600万像素超高清画面,支持2X6TB硬盘接入


TL-NVR5216


可同时管理16路摄像机,最高支持600万像素超高清画面,支持2X6TB硬盘接入


半球型摄像机


TL-IPC223P


输出200万像素实时高清画面,红外日夜切换,支持移动侦测、遮挡报警,PoE供电


TL-IPC223


输出200万像素实时高清画面,红外日夜切换,支持移动侦测、遮挡报警


筒型摄像机


TL-IPC533P


支持H.265视频编码标准,300万像素实时高清画面,红外日夜切换,支持移动侦测、遮挡报警,PoE供电


TL-IPC323


输出200万像素实时高清画面,红外日夜切换,支持移动侦测、遮挡报警
